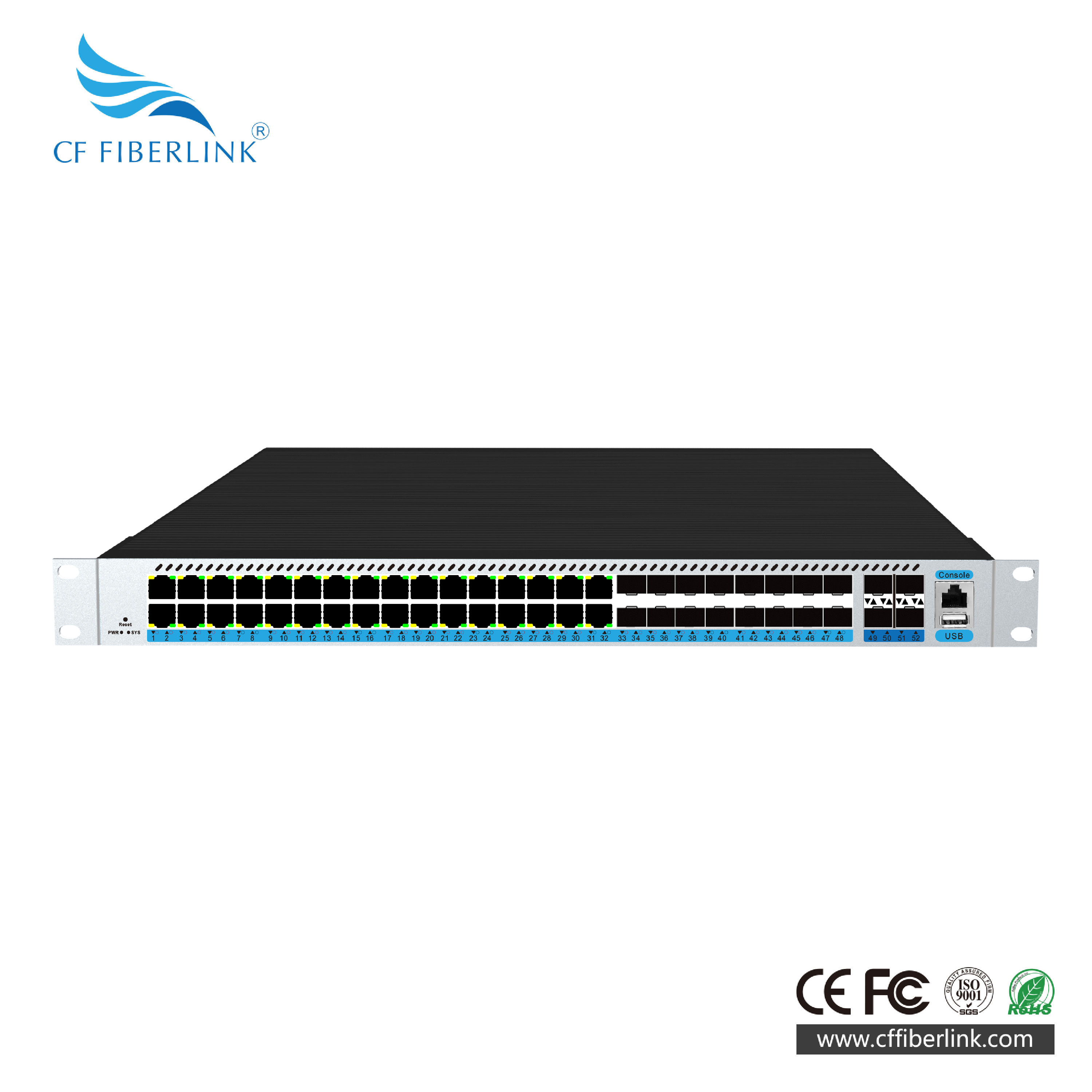

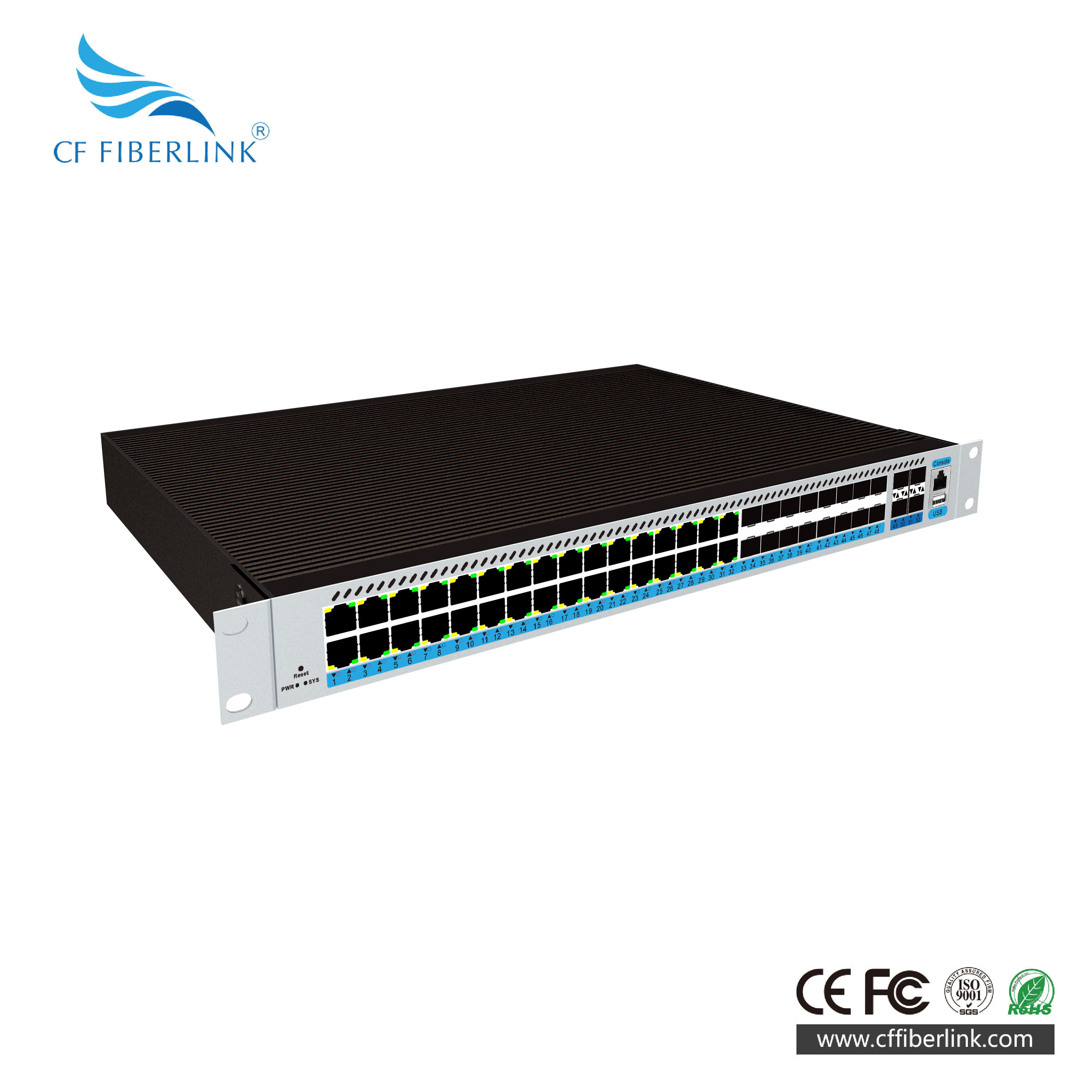

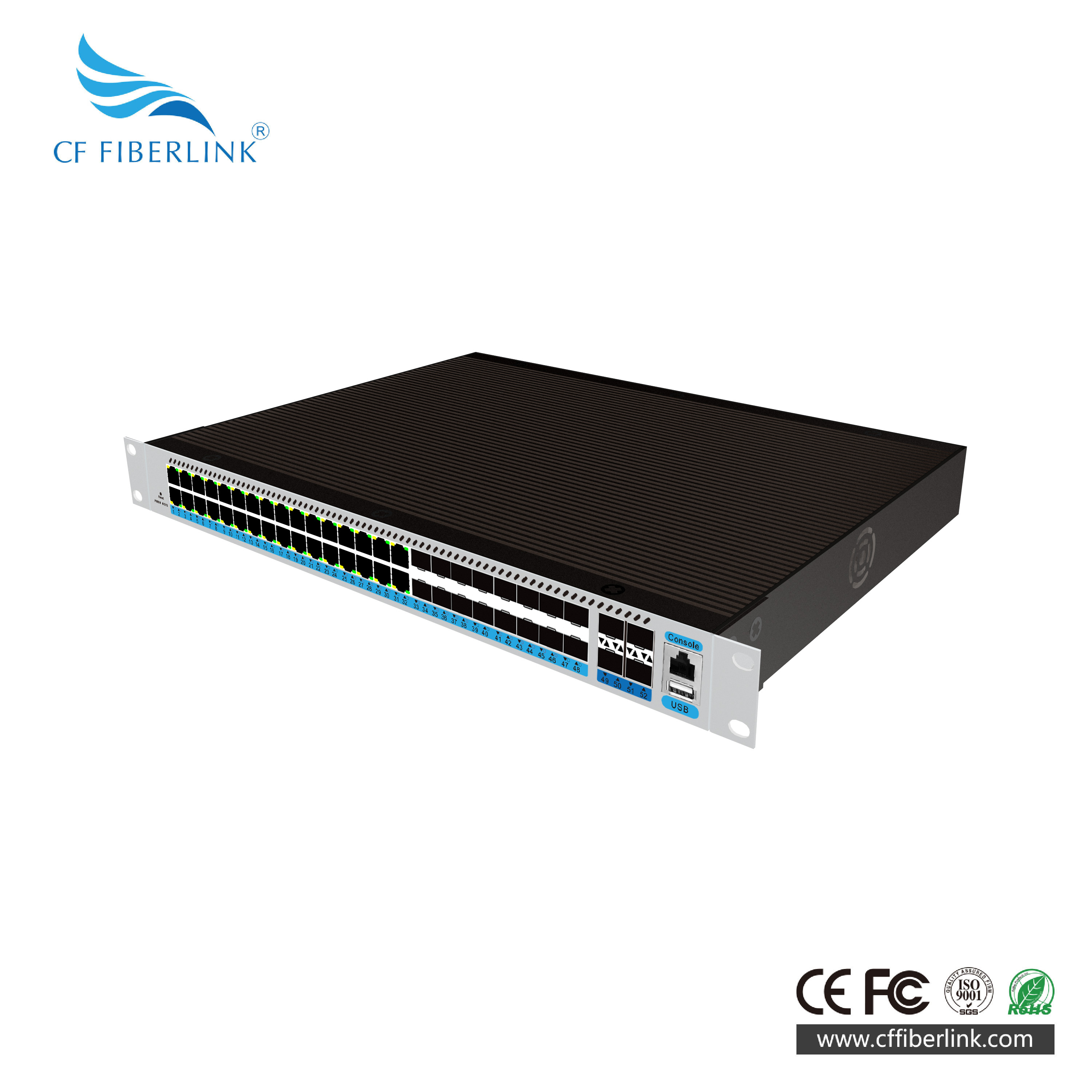

產品型號

CF-HY4T1632SP-SFP

端口特征

固定端口

32個10/ 100/ 1000Base-T PoE 端口

16個100/ 1000Base-X SFP 光口插槽

4個 1/ 10G uplink SFP+上聯光口插槽

1個Console 控制口

  網口特

1-32口10/100/1000Base-T（X）自動偵測，全/半雙工MDI/MDI-X自適應

雙絞線傳輸

10BASE-T: Cat3,4,5 UTP(≤100 meters)

100BASE-TX: Cat5 or later UTP(≤100 meters)

1000BASE-T: Cat5e or later UTP(≤100 meters)

SFP插槽端口

千兆SFP光纖端口和10G SFP+光纖端口，默認不包括光模塊（可選單模/多模、單光纖/雙光纖光模塊.LC）

波長/距離

多模：工作波長850nm/傳輸距離0-550M。

單模：工作波長1310nm/傳輸距離0-40KM，

          工作波長1550nm/傳輸距離0-120KM。

交換芯片參數

網管類型

   L3

環形網絡

支持ERPS環形網絡功能，最大環數為5，收斂時間＜20ms

網絡協議

  IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae10GBase-LR/SR, IEEE802.3x

轉發模式

存儲轉發（全線速）

交換容量

178Gbps

包轉發率

131Mpps

MAC地址

32K

LED指示燈

電源指示燈

PWR：1綠色

系統指示燈

SYS:1綠色

萬兆光纖指示燈

49-52：1綠色

光纖指示燈

33-48：1綠色

網絡指示燈

1-32黃色：表示PoE

1-32綠色：表示網絡工作狀態

  Reset復位開關

  按住復位開關5秒后松開即可恢復出廠設置

電源特征

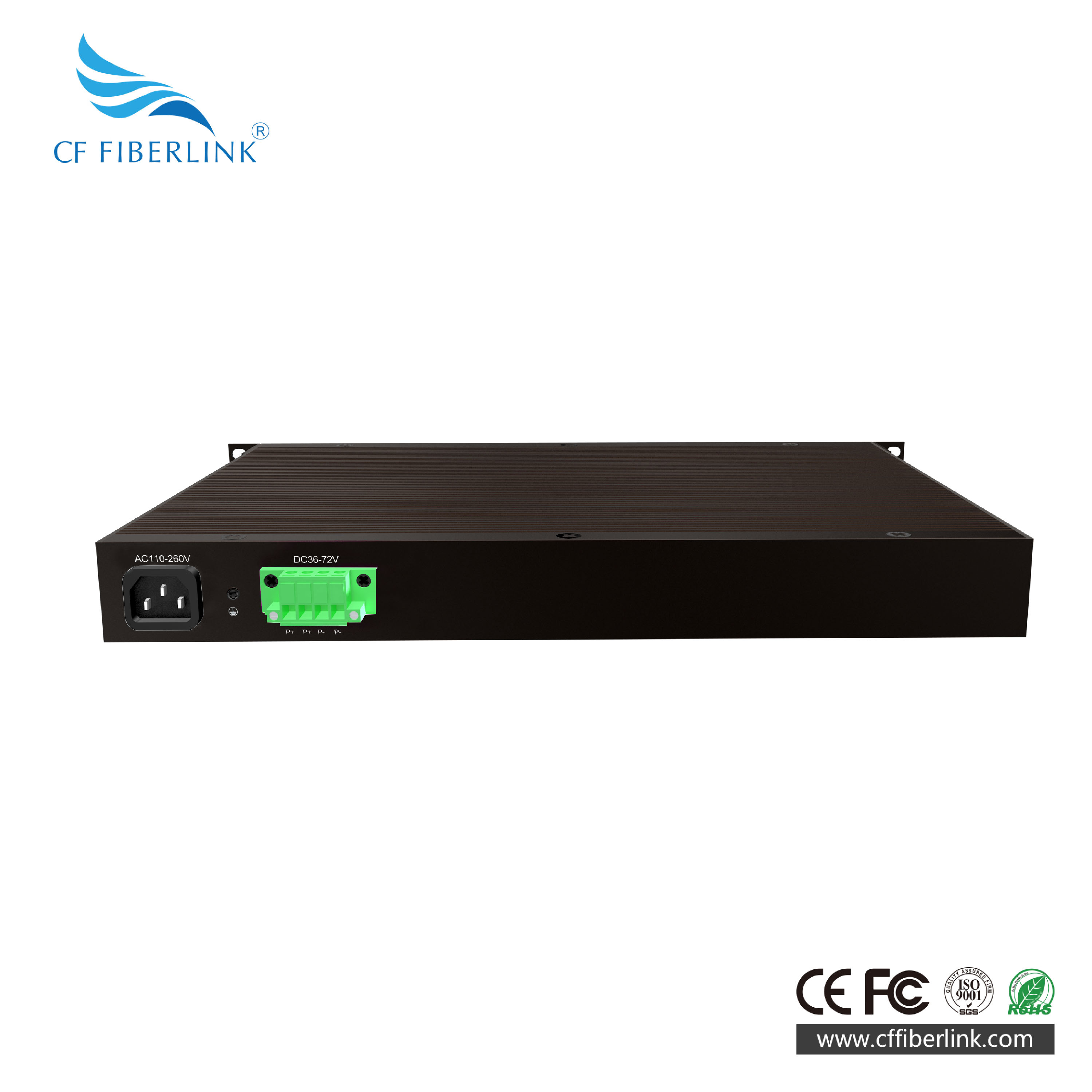

   電源

AC:100-240V50/60Hz

  PoE特性

PoE供電方式

支持1,2+、3,6-供電

PoE輸出功率

每端口供電功率15.4W，單口最大功率30W，總功率960W

PoE

支持802.3af（15.4W），802.3at（30W）

支持兼容非標準PD設備

支持PoE管理

防護

防雷

端口防雷：6KV 8/20us；

防護等級：IP40

IEC61000-4-2（ESD）：±8kV 接觸放電，±15kV 空氣放電

IEC61000-4-3（RS）：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV

IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV

IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz）

IEC61000-4-8（工頻磁場）：100A/m 持續；1000A/m ，1s to 3s

IEC61000-4-9（脈沖磁場）：1000A/m

IEC61000-4-10（阻尼振蕩）：30A/m 1MHz

IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模傳導）：30V 持續；300V，1s

FCC Part 15/CISPR22（EN55022）：Class B

IEC61000-6-2（通用工業標準）

機械特性

IEC60068-2-6（抗振動）

IEC60068-2-27（抗沖擊）

IEC60068-2-32（自由下落）

安規認證

CQC；

CE mark, commercial；CE/LVD EN60950；

FCC Part 15 Class B；RoHS；

物理規格參數

工作溫度/濕度

 -40～+80°C；5%～90% RH 無凝結

存儲溫度/濕度

-40～+85°C；5%～95% RH 無凝結

外觀尺寸（L*W*H）

440mm* 314mm*44mm

   安裝方式

  桌面式、1U/19 寸機柜安裝
